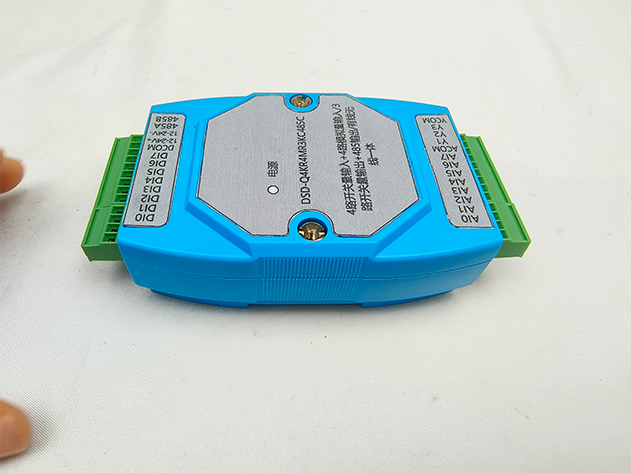

產品名稱	無線通訊數據終端 4路開關量輸入+4路模擬量輸入+3路繼電器輸出+485輸出有線無線一體采集器
產品型號	DSD-Q4KR4MR3KC485C
品牌	帝世達/DSDA
尺寸	100*70*25mm

產品詳細介紹

 PLC的種類繁多，品牌大多分為歐系、美系、日系。日系PLC品牌有三菱、歐姆龍、松下公司等，而日本的PLC技術是由美國引進的，對美國的PLC產品有一定的繼承性，但日本的主推產品定位在小型PLC上。

是針對日系PLC的通訊特點而開發的專用工業級無線通訊產品，DSD-Q4KR4MR3KC485C無線數據通訊終端內嵌RS232/RS485雙接口，自適應三菱N：N：協議、歐姆龍HOST Link協議，臺達及永宏等Modbus RTU協議。

DSD-Q4KR4MR3KC485C能與日系PLC組成無線測控網絡，無線可靠傳輸距離達到3公里以上，可以穿墻繞射，集成EMI抗干擾濾波單元，經過了八年以上工業現場運行考驗，可確保工作于各種惡劣環境工業場合長期運行。

產品概述

混合信號無線傳輸器由一個無線信號發射終端和一個無線信號接收終端組成，所謂“混合信號”就是一個終端上既有模擬量信號，又有開關量信號。
發射終端同時采集標準4-20mA電流信號和開關量信號，并通過全數字無線方式傳送，遠端的接收終端收到發射端的信號后立即處理輸出多路繼電器開關及4-20mA電流信號，

可以接入顯示儀表、PLC或DCS等設備并驅動電磁閥、變頻器等執行機構。

關 鍵 特 性

1、支持4路開關量輸入，支持有源接入3.3V-100V電壓，支持負電壓輸入；支持4路模擬量輸入，可以采集電壓0～10V或者電流信號0～20mA，支持過量程輸入。

訂貨時，確定好需要幾路輸入，由廠家設置好再出廠。

2、采用RS485通訊接口。內建看門狗電路，確保工作異常時能恢復。MOBUSRTU模式，默認地址5，波特率9600，8N1，支持訂貨指定；

支持無線信號回傳，特定ID特定頻點，回傳至遙控器顯示，同時支持無線信號的三路繼電器輸出。

3、電源及通訊接線：電源接入9～36VDC，通訊線需接485A485B兩根線。

開關量輸入接線：開關量接入DI1/DI2/DI3/DI，開關地接入DCOM。

4、空曠環境距離可以做100米，300米，500米，3KM等，還可以做更遠的距離，可以在中間加上中繼器，確保接力賽式的傳輸，特別適用于隧道彎道、礦山井下。
