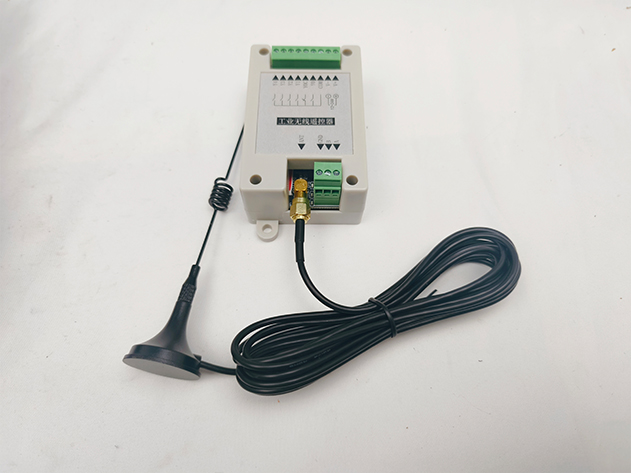

產品名稱	點對點無線模擬量信號傳輸器 4路開關量輸入+2路模擬量輸入+3路開關量輸出+數據接口（RS485、RS232、CAN總線、DP-Profibus、網口）輸出
產品型號	DSD-Q4KR2MR3KC485C
品牌	帝世達/DSDA
尺寸	100*70*25mm

可另外搭配接收器

產品詳細介紹

    實現 4 路開關量、2 路模擬量無線實時傳送，接收模塊的繼電器輸出、電壓 電流輸出與發射模塊的開關輸入、電壓電流輸入

實時關聯；接收模塊的輸出即發 射模塊的輸入，各個通道互相獨立。用戶無需編程，無需現場布線就可以達到遠 程傳輸控制的

目的。廣泛應用于工業遙控器、工業現場監控、水廠自動化等項目

符合MODBUS RTU協議，支持組態軟件無線組網 、溫度壓力流量無線測量，無線傳輸距離方圓3公里！

產品概述

混合信號無線傳輸器由一個無線信號發射終端和一個無線信號接收終端組成，所謂“混合信號”就是一個終端上既有模擬量信號，又有開關量信號。
發射終端同時采集標準4-20mA電流信號和開關量信號，并通過全數字無線方式傳送，遠端的接收終端收到發射端的信號后立即處理輸出多路繼電器開關及4-20mA電流信號，

可以接入顯示儀表、PLC或DCS等設備并驅動電磁閥、變頻器等執行機構。

關 鍵 特 性

1、支持4路開關量輸入，支持有源接入3.3V-100V電壓，支持負電壓輸入；支持2路模擬量輸入，可以采集電壓0～10V或者電流信號0～20mA，支持過量程輸入。

訂貨時，確定好需要幾路輸入，由廠家設置好再出廠。

2、采用RS485通訊接口。內建看門狗電路，確保工作異常時能恢復。MOBUSRTU模式，默認地址5，波特率9600，8N1，支持訂貨指定；

支持無線信號回傳，特定ID特定頻點，回傳至遙控器顯示，同時支持無線信號的三路繼電器輸出。

3、電源及通訊接線：電源接入9～36VDC，通訊線需接485A485B兩根線。

開關量輸入接線：開關量接入DI1/DI2/DI3/DI4，開關地接入DCOM。

4、空曠環境距離可以做100米，300米，500米，3KM等，還可以做更遠的距離，可以在中間加上中繼器，確保接力賽式的傳輸，特別適用于隧道彎道、礦山井下。

5、可外加2路開關量輸出+2路模擬量輸出（0-10V）+數據接口（RS485、RS232、CAN總線、DP-Profibus、網口）輸出。

應用領域

此雙向信號無線傳輸器可用在山上水池液位監控，距離做到了1KM，距離可以定制，根據客戶的實際需求來制作。
